两台柴油发电机组-自动/手动并联柜SNA-109
2019-07-28
来源： 柴油发电机组厂家

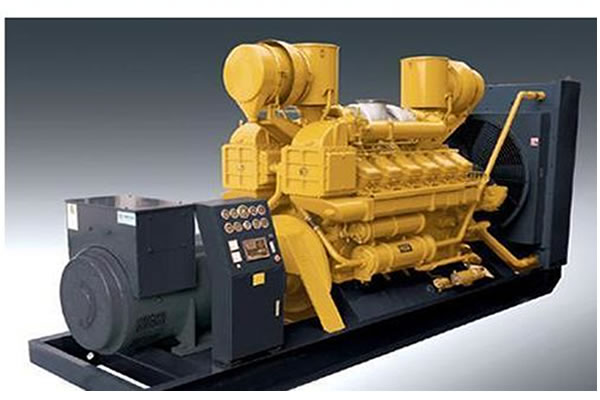

两台CAT400KW柴油发电机组用自动/手动并联柜SNA-109。
二、系统报价 RMB：元
二、系统报价 RMB：元
| 序号 | 配置 | 型号 | 产地 | 数 量 | 单 价 | 价 格 | |
| 1 | 并联控制柜 | SNA-109 | 广州 | 2台 | ￥75,000.00 | ￥150,000.00 | |
| 2 | 出线柜 | SNA-109 | 广州 | 1台 | ￥10,000.00 | ￥10,000.00 | |
| 3 | 机组加装电子调速器 | GAC | 美国进口 | 2套 | ￥10,000.00 | ￥20,000.00 | |
| 4 | 信号线 | BV-1.0×10芯 | -- | 120米 | ￥30.00 | ￥3600.00 | |
| 5 | 双芯屏蔽线 | BV-1.5×2芯 | -- | 80米 | ￥20.00 | ￥1600.00 | |
| 6 | 人工安装调试费 | ￥6000.00 | |||||
| 7 | 合计 | 小写：￥191,200.00元 | |||||
| 折让价大写：人民币壹拾玖万壹仟贰佰元整 | |||||||
三、系统功能

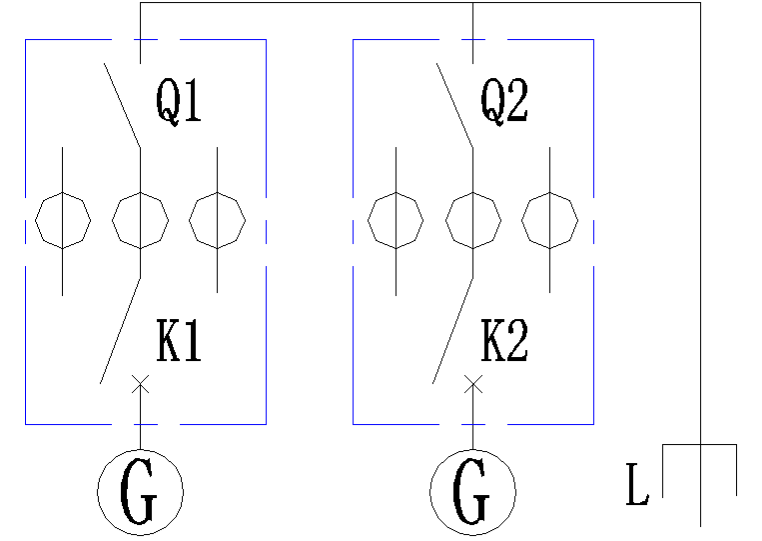

1、 一次线路分屏图
1、 一次线路分屏图
|
一 次 线 路 图 |
 |
||
| 配电柜编号 | P1 | P2 | P3 |
| 配电柜型号 | GGD | GGD | GGD |
| 配电柜尺寸 | 2200×800×800 | 2200×800×800 | |
| 开关代号 | K1 | K2 | |
| 开关型号 | MW08 H1/3P | MW08 H1/3P | |
| 额定电流 | 800A | 800A | |
| 开关用途 | 并联 | 并联 | 出线 |
| 继电保护 | 同期/逆功/正功/短路/过流 | 同期/逆功/正功/短路/过流 | |
| 馈电名称 | 1#发电机组并联柜 | 2#发电机组并联柜 | |
| 馈电型号 | 400KW | 400KW | |
2、主开关与柜体
1） 并车柜主开关K1、K2
u 为梅兰日兰抽屉式电动、预储能空气开关800A；
u 该开关具有短路、过流、欠压、失压脱扣保护功能；
u 操作可手动合闸、手动分励，也可电动合闸；
2） 柜体：
u 采用标准GGD骨架结构，经防锈、电镀、喷塑处理；
u 柜体顶盖、底盖、侧板可拆卸，便于从顶部或底部进/出线；
u 柜体顶部和底部有通风百叶窗，保持空气流动；
u 柜体高度×宽度×深度=2200×800×800；
u 连接母排采用RMY5×80紫铜排，防锈镀锡处理，导电性能良好；
3）并联柜为分体式：每台机组对应一台并联柜，共两台并联柜，一台出线柜；
2、两台机组半自动/手动并联功能
1） 系统工作方式1+1：
u 机组出现机组故障或电气故障时，自动/解列机组；
u 操作：可手动启动/停止机组、手动并联/解列机组，也可自动操作；
u 启动模式：根据市电信号（缺相、欠电）自动启动机组，当达到额定电压和频率时，机组自动运行；市电恢复时，机组先解列，分闸，机组保养运行3分钟后自动停机；
u 自动并联模式：自动同步器、负荷分配器采用美国GAC专用并联模块；自动调整机组转速及相位，使之发电频率及相位与母排相同，同步器自动发出合闸信号，自动按比例分配负荷；
u 手动并联模式：手动调整转速和电压，当发电频率及相位与母排相同，同步器自动发出合闸信号，同时按合闸按钮，开关合闸，机组并联运行，负荷分配器按比例分配负荷；也可手动调整转速电位器，手动分配负荷；
u 完整的显示、指示功能：合闸、分闸、负载需求、逆功率、机组故障指示；电压、电流、频率、功率因子测量，发电电压与母排电压同步显示；合闸、分闸、负载坡道、复位按钮；
u 完备的保护和维护功能：逆功率、短路、过载、过压、逆功率、过载、并联失败、自动分配/转移负荷等保护；
2） 不管手动、自动工作方式，并联柜具有逆功率保护、机组故障（油压低、冷却水温高、超速、过压、欠压、缺相等）保护功能，开关自动分励，机组自动解列；
3） 无功功率分配：以靠AVR电压调整自动改变功率因子，自动分配无功功率；
4） 因为手动并联、自动并联两种操作是由两套独立控制器控制，在结构及电气回路上互不干扰，提高了产品的可靠性及性能价格比；
5）紧急停机：当机组出现机组故障或电器故障时，机组迅速解列，并停止运行；
1） 并车柜主开关K1、K2
u 为梅兰日兰抽屉式电动、预储能空气开关800A；
u 该开关具有短路、过流、欠压、失压脱扣保护功能；
u 操作可手动合闸、手动分励，也可电动合闸；
2） 柜体：
u 采用标准GGD骨架结构，经防锈、电镀、喷塑处理；
u 柜体顶盖、底盖、侧板可拆卸，便于从顶部或底部进/出线；
u 柜体顶部和底部有通风百叶窗，保持空气流动；
u 柜体高度×宽度×深度=2200×800×800；
u 连接母排采用RMY5×80紫铜排，防锈镀锡处理，导电性能良好；
3）并联柜为分体式：每台机组对应一台并联柜，共两台并联柜，一台出线柜；
2、两台机组半自动/手动并联功能
1） 系统工作方式1+1：
u 机组出现机组故障或电气故障时，自动/解列机组；
u 操作：可手动启动/停止机组、手动并联/解列机组，也可自动操作；
u 启动模式：根据市电信号（缺相、欠电）自动启动机组，当达到额定电压和频率时，机组自动运行；市电恢复时，机组先解列，分闸，机组保养运行3分钟后自动停机；
u 自动并联模式：自动同步器、负荷分配器采用美国GAC专用并联模块；自动调整机组转速及相位，使之发电频率及相位与母排相同，同步器自动发出合闸信号，自动按比例分配负荷；
u 手动并联模式：手动调整转速和电压，当发电频率及相位与母排相同，同步器自动发出合闸信号，同时按合闸按钮，开关合闸，机组并联运行，负荷分配器按比例分配负荷；也可手动调整转速电位器，手动分配负荷；
u 完整的显示、指示功能：合闸、分闸、负载需求、逆功率、机组故障指示；电压、电流、频率、功率因子测量，发电电压与母排电压同步显示；合闸、分闸、负载坡道、复位按钮；
u 完备的保护和维护功能：逆功率、短路、过载、过压、逆功率、过载、并联失败、自动分配/转移负荷等保护；
2） 不管手动、自动工作方式，并联柜具有逆功率保护、机组故障（油压低、冷却水温高、超速、过压、欠压、缺相等）保护功能，开关自动分励，机组自动解列；
3） 无功功率分配：以靠AVR电压调整自动改变功率因子，自动分配无功功率；
4） 因为手动并联、自动并联两种操作是由两套独立控制器控制，在结构及电气回路上互不干扰，提高了产品的可靠性及性能价格比；
5）紧急停机：当机组出现机组故障或电器故障时，机组迅速解列，并停止运行；
