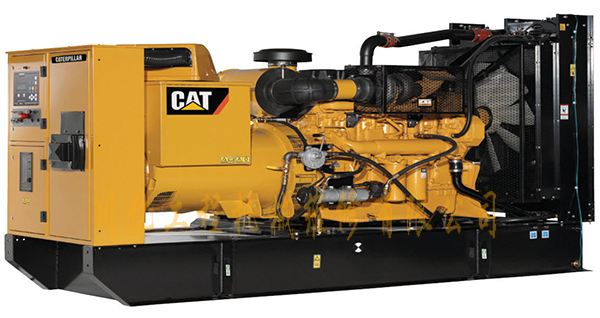

卡特彼勒柴油发电机组系统部分技术规范
2019-07-28
来源： 柴油发电机组厂家
概述 概述
5.1 系统操作
发电机组工作于并联方式.
包含以下功能:
* 手动 / 自动启停引擎及附属设备.
* 手动 / 自动同步控制.
*各发电机组之间设有自动与手动的有功,无功负载分配.
5.2 接地系统
发电机的接地通过发电机中性接地限制接地电流, 以最大程度减少对内部铁心
的损坏.
接地故障继电器保护落地电流并在引擎停车前使断路器分闸.
5.3 系统设计
*12kV 开关盘系统的设计按照当地要求, 短路电流级别为 25kA (不包括）
*直流 110VDC 系统用于中压开关盘操作, 直流 24V 系统用于引擎及控制盘操作.
5.4 操作模式
5.4.1 手动模式
手动启停引擎及其附属设备. 当引擎运行并准备投入时, 使用公用速度及电压
控制使其同步
然后手动将发电机断路器合闸.
同步控制器及同步检查继电器将确保运行安全.
The China Engineers, Limited
Power System Division
- 6 -
5.4.2 自动模式
1-测试操作 :
自动启停引擎及附属设备.
自动将发电机断路器合闸投入负载.
2-后备运行 :
A) 当正在运行的发电机发生故障致使断路器分闸时,
后备发电机将自动启动, 合闸, 投入负载. 如果主汇流排不带电的话.
B) 在收到'市电故障信号'后, 全部位于后备模式的发电机都将自动启动.
第一台发电机达到的频率及电压后, 断路器自动合闸, 其他发电机将自动同步并联.
经过一段预设的时间, 由负载监控器控制这些发电机, 负载需求系统也将启动.
5.4.3 发电机组的启动
在收到'发电机启动' 信号后, 无论是手动或自动模式, 如果发电机是好的,
发电机就会试图启动 3 次. 如果 3 次启动失败, 则发出"启动失败"警报.
一旦引擎启动成功, 引擎的附属设备也将随之启动.
引擎转速达到额定转速的 90%后, 发电机开始励磁, 频率, 电压建立.
发电机断路器准备合闸, 投入负载.
5.4.4 发电机组的停止
在收到"发电机停止"信号后, 发电机将卸载, 将负载卸至最小并使断路器分闸.
引擎将继续运行至预设的冷却时间, 然后停车. 引擎附属设备也随之停止运行.
注意: 如果引擎是因为故障停车, 引擎将立即停止运行.
5.4.5 负载控制系统
*发电机并联时, 以恒频率模式(isoch mode) 运行.
? 无功负载的控制: 并联运行的发电机自动控制无功负载的分配, 以减少它
们之间的环流.
所有运行于基本负载模式的发电机都带有差动无功补偿.(涡流)
The China Engineers, Limited
Power System Division
- 7 -
5.4.6 软加载及负载需求控制系统
* 负载控制: 与市电并联时, 第一台发电机达到额定转速后合闸, 软加载至预
设值.
操作者可以将负载加至发电机的额定值. 如果发电机不需要人为控制的话,
在负载减少时,
发电机将自动卸载力求返回到后备状态.
但是如果只有一台发电机运行, 只有在收到停车信号时, 发电机才会退出.
5.4.7 卸载系统
系统会送出 3 级卸载信号, 启动少量优先负载. 这可以防止正在运行 的发电机
因负载突然增加而停车.
5.4.8 优先负载系统
系统还装备了优先负载设备. 当 1 号 投入运行后, 会送出信号, 告诉使用者
只有
1 台发电机合闸送电. 如果有 2 台发电机投入, 最后的使用者会收到信号,
这有助于
使用者选择该将系统中的哪些优先设备投入使用.
5.5 发电机信号系统
系统的信号级别分为"重故障"; "中故障"; "轻故障"和状态显示.
故障的构成如下:
重故障包括 a, b, c 和 d.
中故障包括 b,c 和 d.
轻故障包括 c 和 d.
状态显示表示发电机当前状态.
a) 立即关闭运行中的故障发电机.
b) 令运行中的故障发电机断路器立即分闸.
c) 故障发生时发出警报声, 点亮故障发电机控制盘门上的相应信号灯.
d) 启动旋转警灯及警笛.
各种故障都会点亮控制盘上的相应指示灯并发出报警声. 控制室外的红色旋转灯
和警报器
也会被启动. 按下警报确认按钮, 警报声停止, 转而显示下一个故障.
待故障排除后, 可以用
"警报复位"按钮将中故障及轻故障显示复位. 对于重故障, 则必须用将引擎控制
开关置于"关
闭/复位"位置的方式将其复位.(用于新的设置存储继电器的控制系统)
The China Engineers, Limited
Power System Division
- 8 -
5.6 模拟图
在主控制盘的门上的触摸屏, 设有用模拟符号及信号灯表示的发电机控制盘, 市
电断路器等的系统
单线图.
该图可以显示全部断路器状态及其遥控操作开关.
