康明斯发电机组电压互感器如何注意以下五点

2019-08-08

来源：柴油发电机组厂家

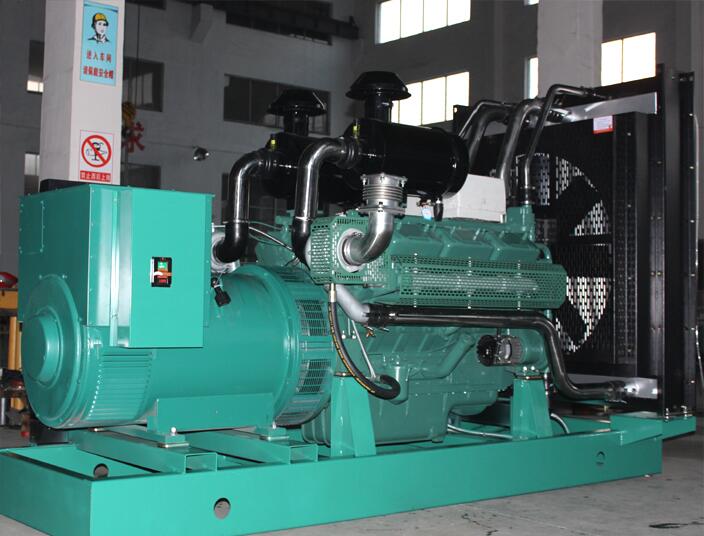

海南重康于制造销售柴油发电机组,发电机组功率为3-3000KW、移动电站为24-300KW、船用应急柴油发电机组24-500KW以及各种进口系列、特殊系列柴油发电机组。和大家介绍一下相关知识。
康明斯发电机组电压互感器的结构与普通变压器相似，主要由硅钢堆叠铁芯和铁芯周围的两个绕组组成，由高压向低压转变。

康明斯发电机组电压互感器和电流互感器

这是单相电压互感器的结构原理和外形示意图。绕组 W1 是主绕组，与被测电压相连。W2 是二次绕组，为仪表和继电器提供 100 V 的电压。由于二次绕组的电流很小，相当于在空载状态下工作的康明斯发电机组变压器，所以电压互感器可视为理想的变压器。

由于康明斯发电机变压器在空载状态下工作，内部阻抗下降很小。主绕组 U1 与二次绕组侧电压 U2 的比值称为电压互感器的变化。由于康明斯发电机组的电压互感器将高压改为低压，当电压互感器绕组发生故障时，辅助绕组侧会出现高压。为了安全起见，电压互感器及其外壳的辅助绕组电路需要接地。

在选择康明斯发电机组电压互感器时，应注意以下几点：

康明斯发电机组电压互感器的工作电压应等于或小于变压器的额定电压。

( 如电压表）电压互感器的额定容量应大于负载的最大容量，以确保其相应的准确性。用于计算成本的电度表应采用精度为 0.5 的电压互感器，用于一般测量仪器和继电器的精度为 1 级的电压互感器，以及用于估计测量值的测量仪器（如电压表）的精度为 3 级的电压互感器。

(3) 康明斯发电机组电压互感器、继电器和测量仪表的接线应注意差异和极性，以确保测量仪表的准确读数和继电保护作用。

(4) 康明斯发电机组电压互感器辅助负载的电压线圈应并联连接，不得允许电压互感器对绕组短路。

5、康明斯发电机组电压互感器辅助接线，为了节省互感装置，一般采用 V≤V 接线方式，当电压互感器辅助侧同时采用 B 相接地时，当电压互感器辅助熔断器熔断时，电压互感器辅助绕组将失去 B 相连接位置。为了达到保护接地，应在复合母线中点安装击穿保护器。
